总结Python连接CS2000的详细步骤

热门标签:服务器配置 银行业务 智能手机 呼叫中心市场需求 铁路电话系统 网站文章发布 检查注册表项 美图手机

前言

记录CS2000设备使用串口连接以及相关控制。

CS2000是一台分光辐射亮度计,也就是可以测量光源的亮度。详细的规格网址参考CS2000/CS-2000A ,所有信息以柯尼卡美能达官网的参数以及使用手册为主。

使用目的及环境

当前的使用目的是使用PC端控制CS2000,测量屏幕的亮度数据。

PC端使用Python,在Win10环境下开发;

需要额外安装的模块:pySerial;

设备连接方法

这台设备是支持USB1.1 Full-Speed和RS-232C的。其配套的软件CS-S10是使用的USB1.1接口,如果安装了软件,也就相当于安装了对应驱动。当然,我这里则是使用了配置串行通讯端口COM Port(Cluster Communication Port)。

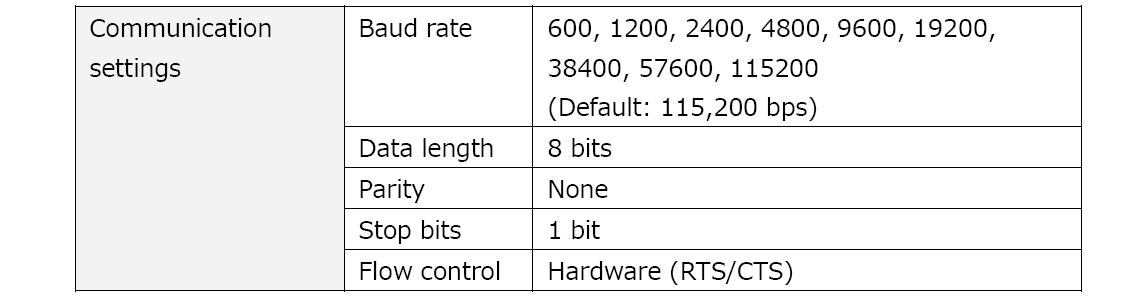

CS2000支持的通讯设定如下:

这里选用波特率115200,数据长度8 bits, 无校验,1 bit停止位的设定;至于Hardware(RTS/CTS),即Require To Send和Clear To Send信号,这里先不做考虑。

程序主体流程

1.获取电脑COM列表;

2.连接并打开CS2000的设备端口;

3.设备初始化(设定控制模式,关闭测试按键操作,设定同步模式等);

4.单次测量并获取测量值;

5.关闭串口;

接下来就开始结合手册进行操作。

获取端口

需要引入serial.tools.list_ports模块:

def port_list():
    """
    获取电脑端口列表
    :return: 端口列表
    """
    pl = serial.tools.list_ports.comports()
    # print(pl)
    print("Port List:")
    for item in pl:
        print("{}\t\t:\t{}".format(item.usb_description(), item.manufacturer))

获取端口列表后,可以打印端口的描述和制造商,用于区分多个端口。

连接端口

需要引入serial模块:

def connect_com(port, baudrate=115200, timeout=0):
    """
    配置串口参数并进行连接;
    :param port: 端口号,“COM1”
    :param baudrate: 波特率,115200
    :param timeout: 超时时间,0
    :return: 连接好的串口,ser
    """
    # noinspection PyBroadException
    try:
        ser = serial.Serial(port, baudrate, timeout=timeout)
        print("Port\t\t:\t{}".format(ser.name))
        print("Baudrate\t:\t{}".format(ser.baudrate))
        print("Status\t\t:\t{} Connect Successful!".format(port))
        return ser
    except Exception:
        print("Status\t\t:\t\t\tConnect COM Failed!")

定义的函数,返回打开串口之后的对象。

发送格式

分隔符

使用PC发送命令到测量设备的时候,需要使用如下分隔符:

CR, LF对应的ASCII的0x0D0x0A;也就是在命令结束后要加分隔符进行分割;

数据字符格式

发送的数据中,数字发送,必须要跟数字的字符一样。比如发送十进制数据886,就需要发送对应的字符886。如果需要输入的字符长度少,需要用空格补齐。

超时

PC通信的超时设定至少要10s。这里可以理解为设备测量亮度是需要积分时间的,比如说测试比较暗的画面,需要长时间的积分,因此测量的返回数据需要对应延迟很长时间,因此超时设定为至少10s。

实际使用的情况中,比较暗的画面可能需要超过7s的测量时间。

初始化

初始化包含以下以几个环节,包括设置远端模式(SCMS),关闭测量按键(MSWE),设定同步模式(SCMS)等;这里仔细参考手册,很容易就能理解,下面就直接贴出代码。

def remote_mode(ser):
    """
    对cs2000进行远程控制设置
    :param ser: cs2000的串口
    :return: None
    """
    data = b'RMTS,1\n'
    tx_data(ser, data)
    if rx_data(ser)[0] == "OK00":
        print("Status\t\t:\tRemote Mode Setting OK!")
    else:
        print("Status\t\t:\tRemote Mode Setting ERROR!")


def meas_key_off(ser):
    """
    关闭cs2000设备上的measure按键控制
    :param ser: cs2000的串口
    :return: None
    """
    data = b'MSWE,0\n'
    tx_data(ser, data)
    if rx_data(ser)[0] == "OK00":
        # print("Status\t\t:\tMeasure Key Disable OK!")
        pass
    else:
        print("Status\t\t:\tMeasure Key Disable ERROR!")


def sync_mode_set(ser, freq):
    """
    同步模式设定
    :param ser: cs2000的串口
    :param freq: 频率,单位Hz
    :return: None
    """
    mode = b'1,'
    freq = freq.encode()
    data = b'SCMS,' + mode + freq + b'00\n'
    tx_data(ser, data)
    if rx_data(ser)[0] == "OK00":
        print("Status\t\t:\tSync Mode is {}, freq is {}Hz!".format(mode, freq))
        pass
    else:
        print("Status\t\t:\tMeasure Key Disable ERROR!")


def sync_mode_read(ser):
    """
    同步模式读取
    :param ser: cs2000的串口
    :return: None
    """
    sync_mode_dict = {"0": "No sync",
                      "1": "Internal sync",
                      "2": "External sync"}
    data = b'SCMR\n'
    tx_data(ser, data)
    rdata = rx_data(ser)
    if rdata[0] == "OK00":
        print("Status\t\t:\tSync Mode is {}. ".format(sync_mode_dict[rdata[1]]))
        if rdata[1] == "1":
            print("Status\t\t:\tSync frequency is {}Hz. ".format(rdata[2][:-2]))
        pass
    else:
        print("Status\t\t:\tSync Mode read ERROR!")


def dev_init(ser):
    """
    cs2000设备进行初始化,包含设置为远程控制,关闭测量按键,设置同步模式,查询同步模式数据
    :param ser: cs2000的串口
    :return: None
    """
    remote_mode(ser)
    meas_key_off(ser)
    sync_mode_set(ser, SYNC_FREQ)
    sync_mode_read(ser)

注意:这里每次发送命令之后,设备均会返回数据。如若返回的是OK00,则说明命令发送和接收都没有出现问题,如果返回的指令有ERxx等字样,需要根据手册中的错误代码列表查询错误原因,并进行改正。

测量数据

测量数据需要先发送测量指令,等待返回测量时间,等待测量结束;

再发送测量数据读取指令。

def measure(ser):
    """
    向cs2000发出测量的命令
    :param ser: cs2000的串口
    :return: None
    """
    data = b'MEAS,1\n'
    tx_data(ser, data)
    rdata = rx_data(ser)
    if rdata[0] == "OK00":
        # print("Status\t\t:\tMeasure time is {}s".format(rdata[1]))
        pass
    else:
        print("Status\t\t:\tMeasure CMD ERROR Code {}".format(rdata[0]))

    rdata_1 = rx_data(ser)
    if rdata_1[0] == "OK00":
        # print("Status\t\t:\tMeasurement completed!")
        pass
    else:
        print("Status\t\t:\tMeasure Wait ERROR Code {}".format(rdata_1[0]))


def lv_read(ser):
    """
    向cs2000发出测量的命令
    :param ser: cs2000的串口
    :return: 亮度值lv
    """
    data = b'MEDR,2,0,101\n'
    tx_data(ser, data)
    rdata = rx_data(ser)
    if rdata[0] == "OK00":
        # print("Status\t\t:\tLuminance is {} cd/m²".format(rdata[1]))
        return rdata[1]
    else:
        print("Status\t\t:\tLuminance Read ERROR Code {}".format(rdata[0]))
        return None


def get_lv(ser):
    """
    获取亮度值
    :param ser: cs2000的串口
    :return: 亮度值,单位cd/m²
    """
    measure(ser)
    return lv_read(ser)


def xylv_read(ser):
    """
    向cs2000发出测量的命令
    :param ser: cs2000的串口
    :return: 色坐标,X,Y,亮度,LV
    """
    data = b'MEDR,2,0,2\n'
    tx_data(ser, data)
    rdata = rx_data(ser)
    if rdata[0] == "OK00":
        print("Status\t\t:\tX,Y,LV are {} {} {}".format(rdata[1], rdata[2], rdata[3]))
        return rdata[1:]
    else:
        print("Status\t\t:\tMeasure ERROR!")
        return None


def get_xylv(ser):
    """
    获取色坐标X,Y和亮度LV。
    :param ser: cs2000的串口
    :return: 色坐标,X,Y,亮度,LV
    """
    measure(ser)
    return xylv_read(ser)

其中,返回数据的格式需要根据发送的指令进行解析,对应在Datasheet中也有介绍。

串口收发数据的函数

对于串口收发数据,也封装了一层函数,方便调用:

def tx_data(ser, data):
    # noinspection PyBroadException
    try:
        ser.write(data)
        # print("Status\t\t:\tSend OK!")
    except Exception:
        print("Status\t\t:\tSend ERROR!")


def rx_data(ser):
    # noinspection PyBroadException
    try:
        rdata = ser.readline().decode("utf-8").replace("\n", "").split(",")
        # print("Status\t\t:\tReceived {}".format(rdata))
        return rdata
    except Exception:
        print("Status\t\t:\tReceive ERROR!")

串口关闭

串口使用之后一定要进行合理的关闭,防止多个程序运行,出现连接问题。

def serial_close(ser):
    """
    关闭串口连接
    :return: None
    """
    # noinspection PyBroadException
    try:
        ser.close()
        print("Port {} has been closed!".format(ser.name))
    except Exception:
        print("----serial_close failed!")

主函数

所有的参数传递,都是将产生的串口对象作为参数传递。

if __name__ == '__main__':

    port_list()

    cs2000 = connect_com("COM1", timeout=5)

    dev_init(cs2000)

    get_lv(cs2000)
    get_xylv(cs2000)

    serial_close(cs2000)

写在后面

设备调试的要义在于,一切操作要参考Datasheet:cs_2000_technicalnote_en,可以在官网支持中下载到。熟悉了手册之后,后面的调试环节可以节省很多时间,调制的过程也会非常顺利。这里例举几个调试过程中遇到的问题:

1.合理设定超时(要根据最长的测量时间设定),在发送数据之后就可以等待接收数据;

2.这里的分隔符使用的就是\n,转换为byte类型后进行串口发送;

3.一些模式设定可以只进行一次设定,不需要每次上电都进行设定,为保险起见,统一放在初始化里面;

4.暗光环境下测试暗光源,需要的时间会很长,手动测试版有24s之多,亮光源的测试时间在1s一次左右;

5.程序中将串口直接作为参数传递有些不妥,可以将该模块改为class

后面如果遇到了其他问题也会在此更新。

本项目源码地址:https://github.com/LJacki/CS2000
