电话机音乐保持电路的工作原理解析

POST TIME:2021-07-22 17:05

电话线音乐保持是电话机常用的一种控制功能,会给用户带来很多方便。在双方进行通话过程中,如某方需要暂停通话一段时间,可按一下保持功能键“HOLD”,双方就可听到音乐声,在本机挂机后,双方音乐不停.保持话线仍为接通状态,暂停通话。若本机再次摘机,则音乐停止,恢复双方通话。

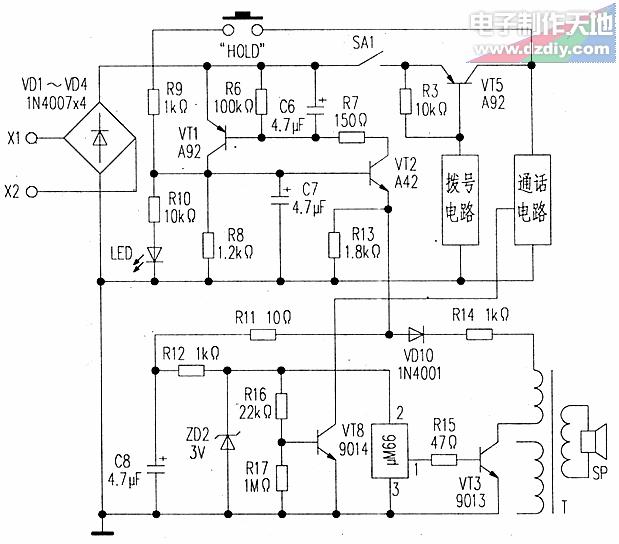

市售电话机型号很多.但它们的音乐保持电路的工作原理和电路结构是大同小异的,本文以HA888(Ⅲ)P/T型电话机为例.介绍音乐保持电路的工作原理.其电路如附图所示。

电话机摘机后,叉簧开关SA1闭合,话线直流馈电电压由挂机时的48v降落至5V左右,经线路电压极性保护管VD1~VD4整流后送入电话机。此时拨号集成电路输出一高电平信号,控制电子门管VT5导管,接通通话电路,可进行拨号和通话,而VT1~VT3、VT8均截止.音乐保持电路不工作。

在进行通话时,因某些特殊情况需要暂时停止一段时间通话,又不需要话线挂断,可按一下“HOLD”键,线路电压正端经SA1、VT5、HOLD键,加至VT2的b极,线路电压负端经R13加至VT2的e极,使其b-e结正偏导通。VT2导通后,VT1的b极经R13、VT2的e-c极、R7、R6获负触发电流也随之导通。由于VT1、VT2的正反馈作用,即使松开“HOLD”键或挂机使叉簧开关SA1断开,VT1、VT2仍然保持导通状态。LED为音乐保持状态发光指示管。C6、C7分别接在VT1、VT2的b极上,因电容器两端电压不能突变,所以可抑制话线窜入的脉冲(如闪电)干扰。使电路工作稳定。R8是分流电阻,其作用是在VT1、VT2导通后,将经VT1的c极输出的一部分线路电流分流到地,使挂机开拨号和通话电路后,维持电话机的低阻状态,此时线路电压由摘机时的5V会上升至10V左右,但程控交换机仍认为本电话机为“摘机”状态。

VT2的e极输出电压经R11、R12降压和ZD2稳压后,形成3V电压分成两个支路:一是经偏置电阻R16、R17使VT8导通,将通话电路的送话器(MIC)短路.使送话信号无法送至外线,起封闭送话器的作用(闭音);二是加到音乐集成电路μM66②脚,μM66得电后①脚输出音乐信号,经VT3功率放大后,加至音频变压器T(电话机免提变压器)初级,一方面经R14、VD10、VT2、VT1、VD1~VD4送至外线传给对方:另一方面耦合到T次级,推动扬声器SP发出音乐声。

对于极性保护电路VD1~VD4输出电压而言,音乐保持电路与通话、拨号电路是并联关系。在音乐保持期间挂机,由于SA1断了通话和拨号电路,导致线路负载电阻增大,使线路电压上升到10V左右。着本机再次摘机.SA1闭合将通话和拨号电路与音乐保持电路并联起来,线路负载电阻减小,负载电流增加,线路电压下降至5V左右,即V他的b极电压由10V突降至5V.在VT2的b极电压下降瞬间,由于VT2的e极接有电容C8.则VT2的e极电压不能突变,故VT2的b-e结被反偏使其截止,VT1也相继截止,音乐集成电路μM66供电通路被切断,音乐保持电路停止工作,双方恢复通话状态。
