Python实现区域填充的示例代码

热门标签:硅谷的囚徒呼叫中心 Win7旗舰版 客户服务 语音系统 百度AI接口 企业做大做强 电话运营中心 呼叫中心市场需求

所用的库及环境:

  IDE:Pycharm

  Python环境:python3.7

  Matplotlib: Matplotlib 1.11

  Numpy: Numpy1.15.

区域填充

前言

如何填充一块区域,就是给一块区域上色

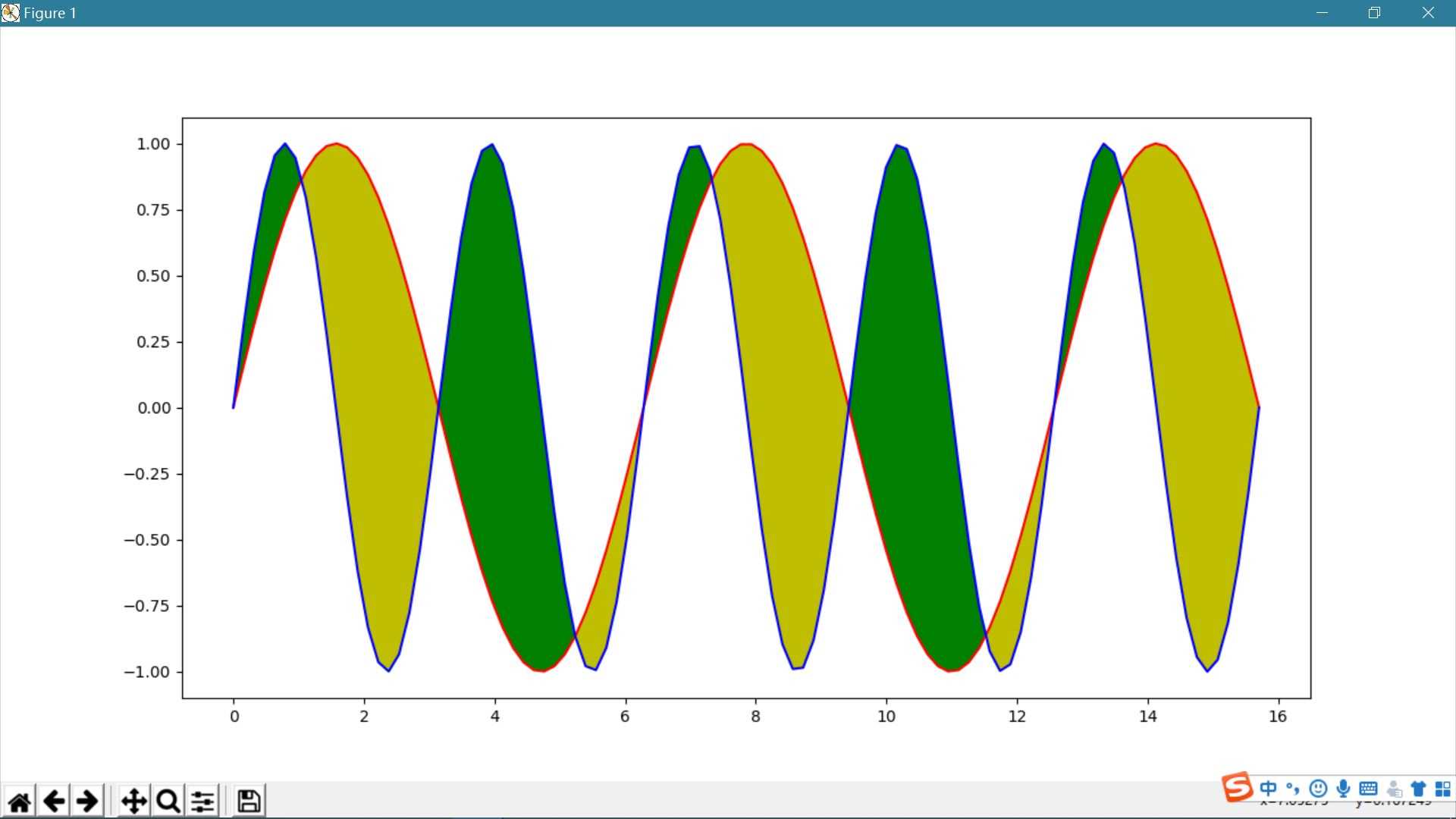

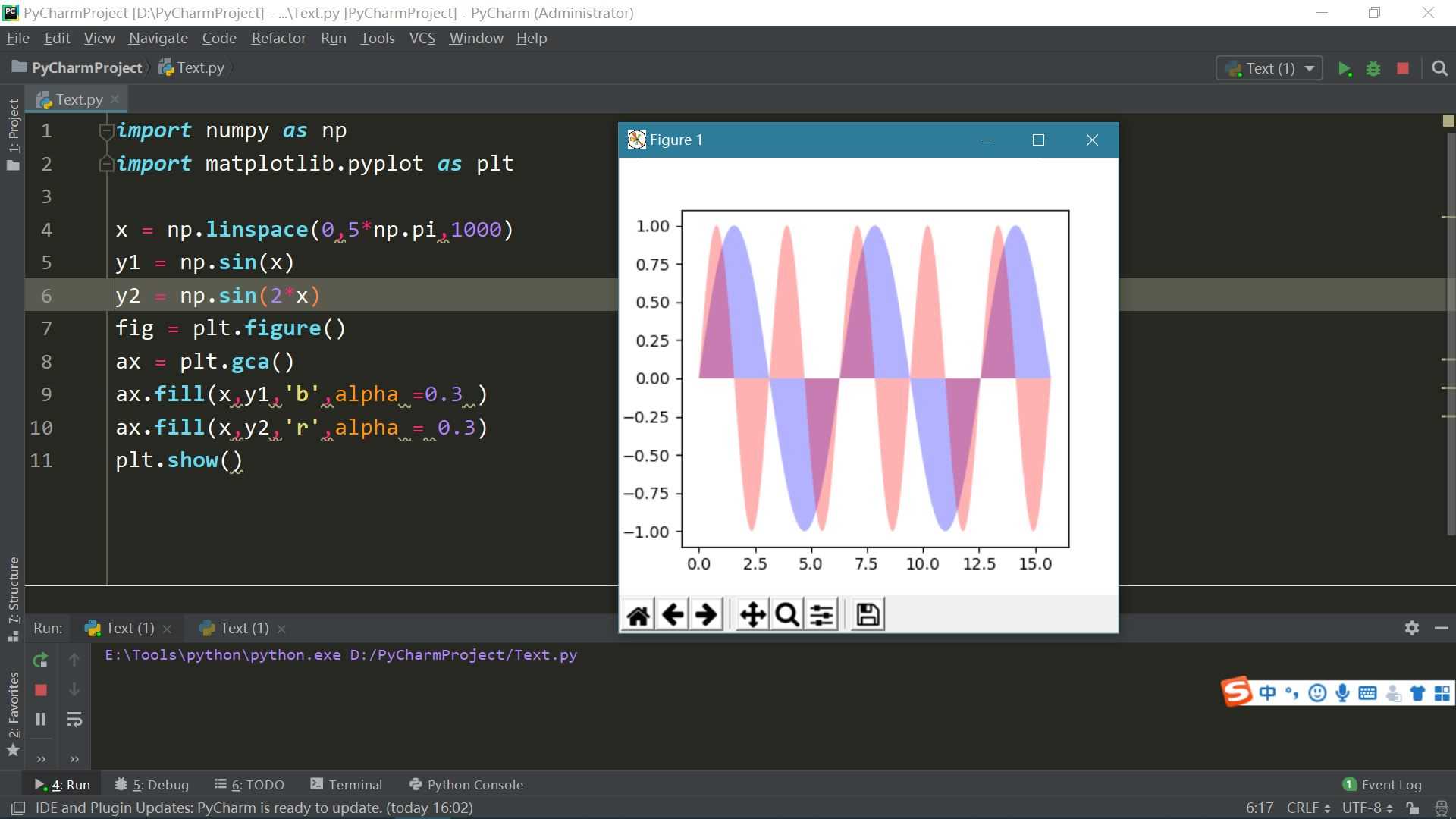

代码及效果图

fill()函数介绍

文档:https://matplotlib.org/api/_as_gen/matplotlib.pyplot.fill.html

介绍:绘制填充多边形

属性:

  • args:是一个x,y的序列,每个多边形由其节点x和y的位置列表定义
  • color :填充的颜色
  • alpha:透明度

只填充两个图形重合区域

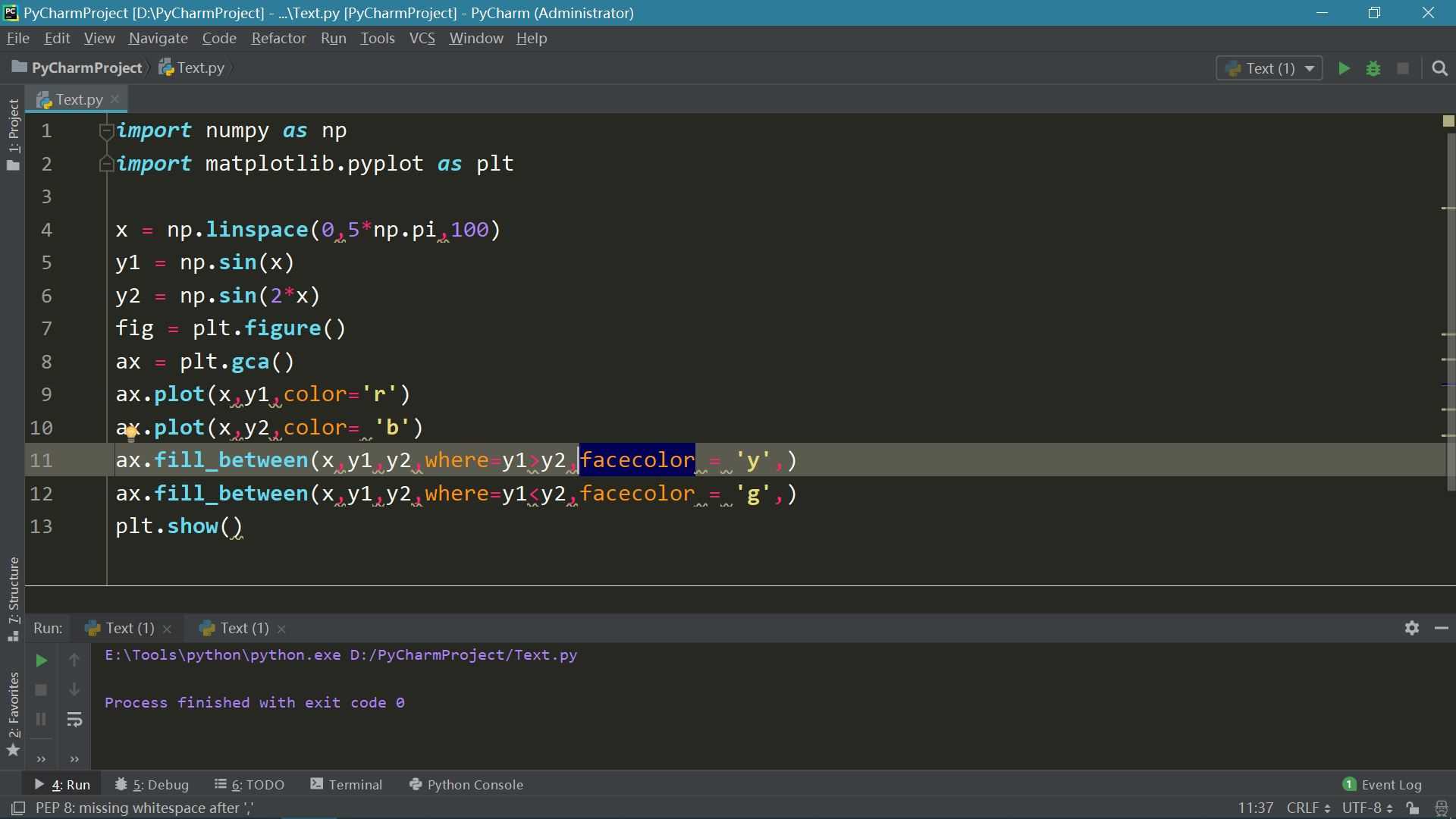

代码及效果图

fill_between()函数介绍

  • x:一个序列,定义曲线的节点的x坐标
  • y1:可以是一个序列,定义第一条曲线的y坐标
  • y2:可以是一个序列,定义第二条曲线的y坐标
  • where:一个可选参数,布尔值,y1>y2表示y1线在上时填充,y1y2表示y2线在上时填充
  • interpolate :看图中会发现有些填充的地方会有空白,此参数为Tur会自动填充
  • facecolor:要填充的颜色

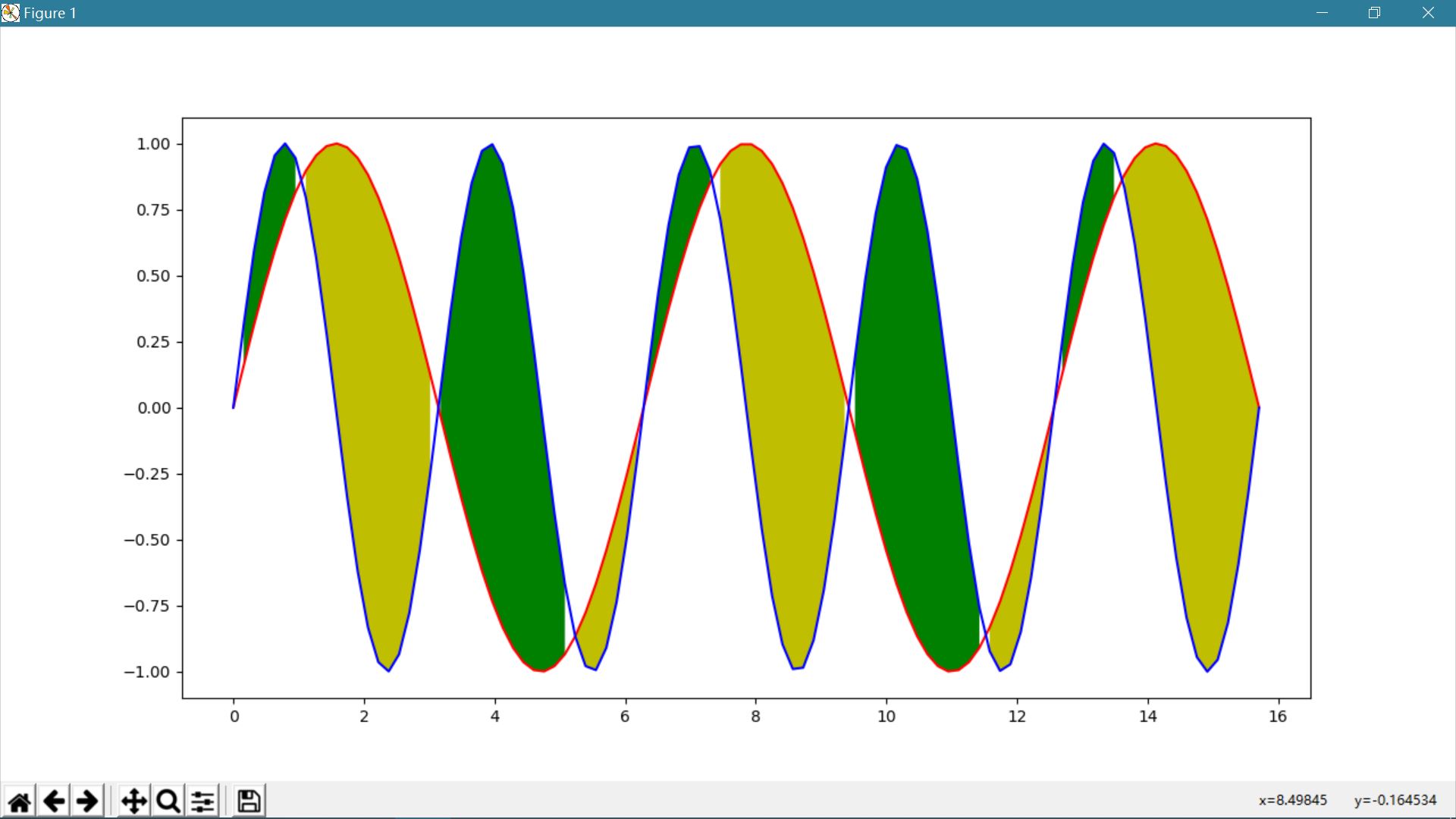

加入interpolate参数效果:

示例

import matplotlib.pyplot as plt
import numpy as np

x= np.linspace(0,5*np.pi, 1000)

y1 = np.sin(x)
y2 = np.sin(2*x)

#plt.plot(x,y1)
#plt.plot(x,y2)

plt.fill(x,y1,'b',alpha=0.5)
plt.fill(x,y2,'r',alpha=0.3)

plt.fill_between(x,y1,y2,facecolor='green')
plt.grid(True)

plt.show()

#########################################################
plt.plot(x,y1,'b',alpha=0.5)
plt.plot(x,y2,'r',alpha=0.3)
#添加条件
#如果数据点比较少的情况下,会有缝隙出现,使用interpolate可以填充缝隙
plt.fill_between(x,y1,y2,where=y1>=y2,facecolor='green',interpolate=True)
plt.fill_between(x,y1,y2,where=y2>y1,facecolor='yellow',interpolate=True)
plt.grid(True)

plt.show()
###########################################################

n = 256
X = np.linspace(-np.pi, np.pi, n, endpoint=True)
Y = np.sin(2 * X)


plt.plot(X, Y + 1, color='blue', alpha=1.00)
plt.fill_between(X, 1, Y + 1, color='blue', alpha=.25)

plt.plot(X, Y - 1, color='blue', alpha=1.00)
plt.fill_between(X, -1, Y - 1, (Y - 1) > -1, color='blue', alpha=.25)
plt.fill_between(X, -1, Y - 1, (Y - 1)  -1, color='red', alpha=.25)

plt.xlim(-np.pi, np.pi)
plt.xticks(())
plt.ylim(-2.5, 2.5)
plt.yticks(())

效果图:

参考视频:《Python数据可视化分析 matplotlib教程》

结语:

感谢matplotlib提供的文档,感谢麦子学院提供的视频教学

到此这篇关于Python实现区域填充的示例代码的文章就介绍到这了,更多相关Python 区域填充内容请搜索脚本之家以前的文章或继续浏览下面的相关文章希望大家以后多多支持脚本之家!
