使用pyqt5搭建yolo3目标识别界面的方法

热门标签:Win7旗舰版 电话运营中心 百度AI接口 客户服务 硅谷的囚徒呼叫中心 语音系统 企业做大做强 呼叫中心市场需求

由于这是我第一次写这种博客,其目的也不是为了赚取积分,主要是为了记录我的学习过程中的一些方法,以便以后我再次需要用的时候可以知道我当时是怎么做的。所以文中会有很多地方并不会解释其原理(主要是我自己压根也没搞明白,当时只想知道怎么用就行了,遇到需要用其他的再百度),主要着重于怎么运用。如有不当之处,请指出我当改正。

搭建pyqt5环境

我用的IDE是PyCharm,深度学习环境搭建可以参考其他博主的教程。
pyqt5的环境搭建流程参考的是b站up主@刘金玉编程。

  1. 安装Anaconda3,搭建好虚拟环境,在虚拟环境里配置好yolo3所需的库,并在这个虚拟环境里安装pyqt5。

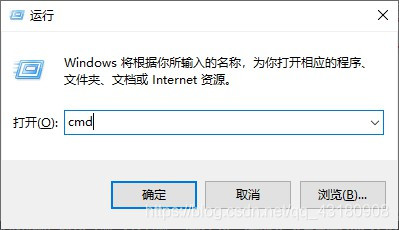

  2. win + R打开快速运行,搜索cmd打开命令行窗口。

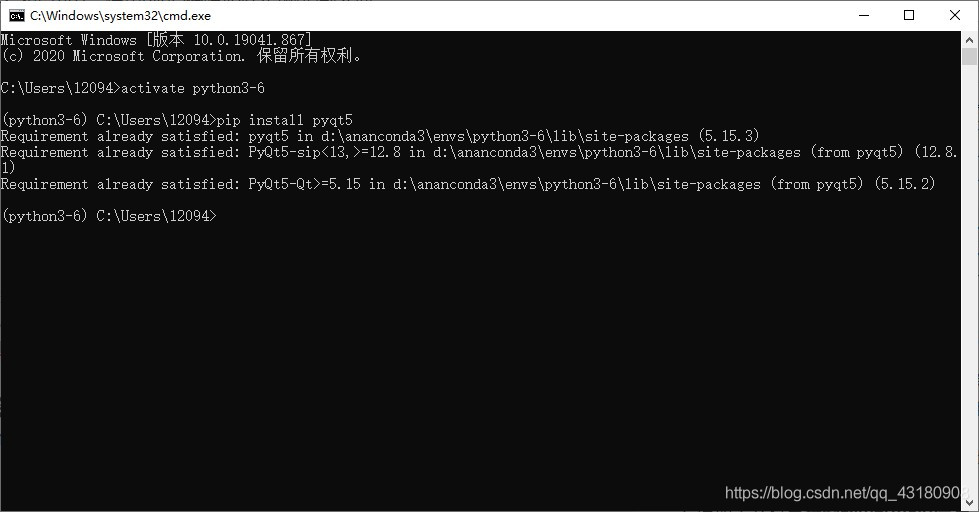

打开命令提示符窗口,输入'activate'+空格+所在虚拟环境的名称。然后输入'pip install pyqt5'+回车,就会开始安装pyqt5。

在PyCharm中配置好pyqt5。首先打开设置,在'External Tool'中添加ptqt5组件。点击 ‘+‘号,

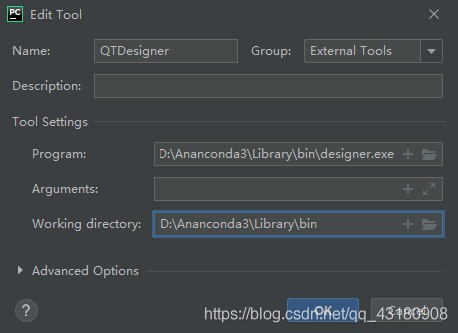

点击 ‘+‘号,创建工具,工具名字是自己设定的,第一个可以命名为'QTDesinger',Program路径选择Anaconda安装路径下的'Ananconda3\Library\bin\designer.exe',因为我是直接装在D盘的,所以完整路径为'D:\Ananconda3\Library\bin\designer.exe'。点击Program这一行末尾的'+‘号即可选择路径。选择好之后,Argument不用填,Working directory会自己填好。


然后再添加一个工具,名字可以命名为'PyUIC',Program选择路径为虚拟环境的路径,一般都安装在Ananconda3下的evns文件夹里,下一级文件夹就是虚拟环境的名称,找到你创建的虚拟环境文件夹,在里面找到 python.exe文件,完整路径为'D:\Ananconda3\envs\python3-6\python.exe',Argument填入

-m PyQt5.uic.pyuic $FileName$ -o $FileNameWithoutExtension$.py

Working directory填入

$FileDir$

完成以上步骤,即可配置好所需工具,开始设计界面了。

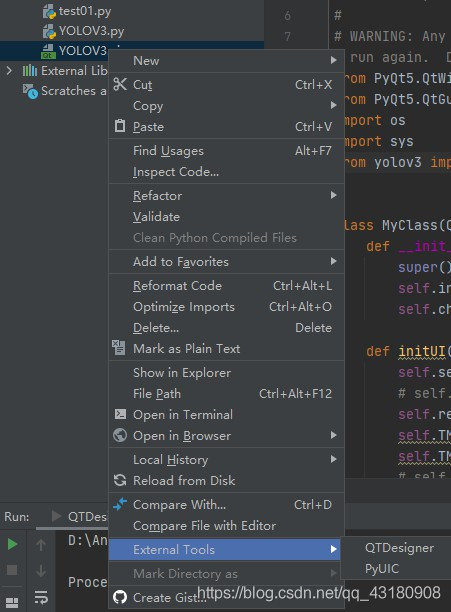

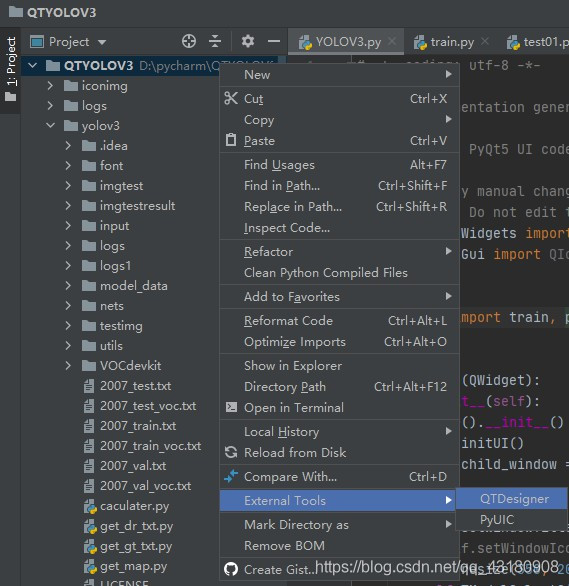

可以右键项目名称选择External Tool里的QTDesinger可以直接开始设计界面,最后需要保存在项目根目录里,会生成一个后缀为'ui'的文件,然后右键点击这个文件选择External Tool里的PyUIC即可将其转换为'py'文件,就可以从代码中对界面进行调用和编辑。



我没有从直接设计界面开始,而是从代码中设计界面。

程序流程

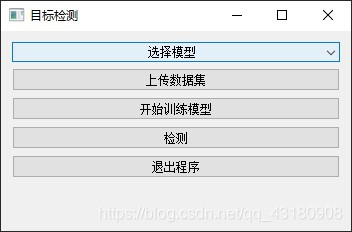

主界面



子界面



设计界面

1.主函数

需要导入以下常用的库:

from PyQt5.QtWidgets import *					#这两个是pyqt5常用的库
from PyQt5.QtGui import QIcon, QPixmap			#可以满足小白大多数功能
import os					#这两个是其他的库
import sys					#可以完成一些打开文件保存文件的功能
from yolov3 import train, predict			#这是我自己将yolov3模型整体放在我项目的子文件夹中,从中调用我的训练和预测函数

下面是主程序:

# 创立一个主界面,并保持它,从各种按钮或者组件中接受信号完成界面功能,相当于无限循环
# 只有选择退出后才会关掉程序退出循环
if __name__ == '__main__':
 app = QApplication(sys.argv)
 mc = MyClass()		#这里相当于实例化一个主界面,myclass是自己定义的主界面类
 sys.exit(app.exec_())		#监听退出,如果选择退出,界面就会关掉

2.定义主界面的类

(1)主界面

首先是初始化,需要继承父类。

class MyClass(QWidget):
 def __init__(self):
 super().__init__()		#继承父类
 self.initUI()			#自己定义的函数,初始化类界面,里面放着自己各种定义的按钮组件及布局
 self.child_window = ChildClass()		#子界面的调用,本质和主界面一样是一个类,在这里将其声明为主界面的成员

(2)主界面布局

功能实现在代码注释都有详细说明,关于self.TModelSelectSignal = [0, 0]self.TModel= [1, 0],可以理解为一种主界面和子界面的信号传递,由于我对深层次的参数传递不清楚,所以只能采用一种的最笨的方法,在主界面的类里活得已训练好模型的序号,放在数组self.TModel里,数组的第一位为1表示第一个模型已训练,为0表示未训练。同理第二位则表示第二个模型,如果有更多模型,可以设置更多位。数组的设置实在模型训练之后,因此将赋值数组的代码放在训练函数里。

 def initUI(self):
 self.setWindowTitle("COC缺陷检测")		#设置界面名称
 # self.setWindowIcon(QIcon("iconimg/zhou.png"))		#设计界面的图标,图片放在项目文件夹的子文件夹里就不会出错,名字也要对应
 self.resize(350, 200)		#设置界面大小
 self.TModelSelectSignal = [0, 0] #选择按钮对应的模型
 self.TModel= [0, 0]   #表示已经训练好的模型编号

 myframe = QFrame(self) #实例化一个QFrame可以定义一下风格样式,相当于一个框架,可以移动,其内部组件也可以移动
 btn2 = QPushButton("开始训练模型", self)		#定义一个按钮,括号里需要一个self,如果需要在类内传递,则应该定义为self.btn2
 btn2.clicked.connect(self.TestModel)	#将点击事件与一个函数相连,clicked表示按钮的点击事件,还有其他的功能函数,后面连接的是一个类内函数,调用时无需加括号
 btn3 = QPushButton("上传数据集", self)
 btn3.clicked.connect(self.DataExplorerSelect) #连接一个选择文件夹的函数
 btn5 = QPushButton("退出程序", self)
 btn5.clicked.connect(self.close)	#将按钮与关闭事件相连,这个关闭事件是重写的,它自带一个关闭函数,这里重写为点击关闭之后会弹窗提示是否需要关闭
 btn6 = QPushButton("检测", self)
 btn6.clicked.connect(self.show_child) #这里将联系弹出子界面函数,具体弹出方式在函数里说明

 combol1 = QComboBox(myframe) #定义为一个下拉框,括号里为这个下拉框从属的骨架(框架)
 combol1.addItem("   选择模型")	#添加下拉选项的文本表示,这里因为没有找到文字对齐方式,所以采用直接打空格,网上说文字对齐需要重写展示函数
 combol1.addItem("   YOLOv3")
 combol1.addItem("   YOLOv4")
 combol1.activated[str].connect(self.TModelSelect)	#|--将选择好的模型序号存到模型选择数组里
 													#|--后面的训练函数会根据这个数组判断需要训练哪个模型
															#|--[str]表示会将下拉框里的文字随着选择信号传过去
															#|--activated表示该选项可以被选中并传递信号
 vlo = QVBoxLayout() #创建一个垂直布局,需要将需要垂直布局的组件添加进去
 vlo.addWidget(combol1) 	#添加相关组件到垂直布局里
 vlo.addWidget(btn3)
 vlo.addWidget(btn2)
 vlo.addWidget(btn6)
 vlo.addWidget(btn5)
 vlo.addStretch(1)	#一个伸缩函数,可以一定程度上防止界面放大之后排版不协调
 hlo = QVBoxLayout(self)	#创建整体框架布局,即主界面的布局
 hlo.addLayout(vlo)	#将按钮布局添加到主界面的布局之中
 hlo.addWidget(myframe)	#将框架也加入到总体布局中,当然也可以不需要这框架,直接按照整体框架布局来排版
 #之所以这里有这个myframe,是因为尝试过很多种布局,其中一个布局就是将其他组件都放到这个myframe中,移动这个myframe
 #其里面的组件布局相对位置不会改变,后面又尝试了多种布局,所以这个myframe最后里面其实就剩下一个下拉框
 self.show() #显示主界面

(3)主界面的功能函数(槽函数)

选择数据上传,其本质是打开一个文件夹,然后将相关照片按照规定排列好。这里采用的是绝对路径,按理来说相对路径较好,但是没有找到具体实现方法,一般的相对路径方法打不开对应的文件夹,所以暂时选择用这个。

 def DataExplorerSelect(self):
 path = r'D:\pycharm\QTYOLOV3\yolov3\VOCdevkit\VOC2007'
 os.system("explorer.exe %s" % path)

打开子界面函数

 def show_child(self):
 TModel1 = self.TModel					#|--这是子界面的类内函数
 self.child_window.GetTModel(TModel1)	#|--将训练好的模型序号传到子界面的类内参数里面
 self.child_window.show()		#|--子界面相当于主界面的一个类内成员
 								#|--但是本质还是一个界面类,也有show函数将其展示

选择需要训练的模型序号
如果这里报错,有可能是下拉框中文本信息与这里的判断文本信息不同。

 def TModelSelect(self, s):		#s是形参,表示传回来的选中的选项的文字
 if s == '   YOLOv3':
  self.TModelSelectSignal[0] = 1		#如果选中的是YOLOv3-COC就将第一位置1
  # print(self.TModelSelectSignal[0])
 elif s == '   YOLOv4':
  self.TModelSelectSignal[1] = 1		#如果选中的是YOLO-Efficientnet就将第二位置1
  # print(self.TModelSelectSignal[1])

训练函数。因为这里只导入一个训练函数,所以只有一个判别选项,训练完之后会将self.TModelSelectSignal的对应位置零以便下一次可以继续训练。

 def TestModel(self):
 if self.TModelSelectSignal[0] == 1:
  train.run()
  self.TModelSelectSignal[0] = 0
 else:
  print("没有该模型")

关闭函数。这里是将其重写,多了一个关闭时会有弹窗出现的功能。前一个文本参数时弹出框的名字,后一个文本参数是显示在窗口的文本。

 def closeEvent(self, event):
 result = QMessageBox.question(self, "提示:", "您真的要退出程序吗", QMessageBox.Yes|QMessageBox.No, QMessageBox.Yes)
 if result == QMessageBox.Yes:
  event.accept()
 else:
  event.ignore()

3.定义子界面

(1)子函数

同样需要初始化并继承父类。

class ChildClass(QWidget):
 def __init__(self):
 super().__init__()
 self.initUI()
 self.TModel = []	#用来接收主界面的训练好的模型的序号
 self.openfile_name_image = ''	#存储原始图像的地址
 self.result_name_image = ''		#存储检测好的图像的地址

(2)子界面布局

 def initUI(self):
 self.resize(1100, 450)	#缩放界面大小
 self.setWindowTitle("目标检测")	#设置界面标题
 # self.setWindowIcon(QIcon("iconimg/zhou.png"))		#设置界面图标
 self.PModelSelectSignal = [0, 0]	#设置需要预测模型的序号,在下拉框里选择

 myframe = QFrame(self)
 self.label1 = QLabel("检测模型", self)
 combol1 = QComboBox(myframe)
 combol1.addItem("选择检测模型")
 combol1.addItem("YOLOV3")
 combol1.addItem("YOLOV4")
 combol1.activated[str].connect(self.PModelSelect)	#链接预测模型序号选择函数
 btn1 = QPushButton("选择检测图片", self)
 btn1.clicked.connect(self.select_image)		#链接检测图片选择函数,本质是打开一个文件夹

 btn2 = QPushButton("开始检测", self)
 btn2.clicked.connect(self.PredictModel)		#链接预测模型函数

 self.label2 = QLabel("", self) 			#创建一个label,可以存放文字或者图片,在这里是用来存放图片,文本参数为空就会显示为空,留出空白区域,选择好图片时会有函数展示图片
 self.label2.resize(400, 400)
 self.label3 = QLabel("", self)
 self.label3.resize(400, 400)
 label4 = QLabel("      原始图片", self)		#用来放在图片底部表示这是哪一种图片
 label5 = QLabel("      检测图片", self)
 vlo2 = QHBoxLayout()		#创建一个子布局,将图片水平排放
 vlo2.addWidget(label4)
 vlo2.addWidget(label5)

 vlo = QHBoxLayout()		#创建一个子布局,将按钮水平排放
 vlo.addStretch()
 vlo.addWidget(self.label1)
 vlo.addWidget(combol1)
 vlo.addWidget(btn1)
 vlo.addWidget(btn2)
 vlo.addStretch(1)

 vlo1 = QHBoxLayout()	#创建一个水平布局,将两个提示标签竖直排放
 vlo1.addWidget(self.label2)
 vlo1.addWidget(self.label3)

 hlo = QVBoxLayout(self)		#创建一个总的垂直布局,将三个子布局垂直排放
 hlo.addLayout(vlo)
 hlo.addLayout(vlo1)
 hlo.addStretch(1)
 hlo.addLayout(vlo2)
 hlo.addStretch(0)
 hlo.addWidget(myframe)

(3)子界面功能函数(槽函数) 一个赋值函数,在外部调用给类内成员赋值

 def GetTModel(self, a):
 self.TModel = a

关闭事件,和主界面一样是重写之后的。

 def closeEvent(self, event):
 result = QMessageBox.question(self, "提示:", "您真的要退出程序吗", QMessageBox.Yes | QMessageBox.No, QMessageBox.Yes)
 if result == QMessageBox.Yes:
  event.accept()
 else:
  event.ignore()
 def select_image(self):
 self.openfile_name_image, _ = QFileDialog.getOpenFileName(self, "选择照片文件",
        r"./yolov3/imgtest/")
 	#弹出一个对话窗,是一个文件夹,可以选择一个文件然后返回地址到 self.openfile_name_image中
 print('加载照片文件地址为:' + str(self.openfile_name_image))
 self.label2.setPixmap(QPixmap(str(self.openfile_name_image))) #将选中的文件名字传入QPixmap()中,括号内为文件地址,就会读取这个图片
 self.label2.resize(300, 400)
 self.label2.setScaledContents(True)	#表示这个label可以可以自适应窗口大小,可以让图片随窗口大小而变化

选择需要预测的模型,s是形参,传回的是下拉框中的文本信息。

 def PModelSelect(self, s):
 if s == 'YOLOV3':
  if self.TModel[0] == 1:
  self.PModelSelectSignal[0] = 1
  self.PModelSelectSignal[1] = 0
  print(self.PModelSelectSignal[0])
  else:
  print("模型YOLOV3未训练")	##如果已经训练好的模型数组里对应的位置为0,则表示该模型未训练
  self.PModelSelectSignal[1] = 0		#同时也要讲模型选择信号清零,以便下次可以继续选择赋值
 elif s == 'YOLOV4':
  if self.TModel[1] == 1:
  self.PModelSelectSignal[1] = 1
  self.PModelSelectSignal[0] = 0
  print(self.PModelSelectSignal[1])
  else:
  print("模型YOLOV4未训练")
  self.PModelSelectSignal[0] = 0

图像预测。由于只导入了一个模型,所以只有一个判别程序,我写的预测函数是可以读取文件路径的图片,所以我只需将需要预测的图片的路径传入预测函数,就会将预测好的图片保存在指定文件夹,然后后面用程序将其读出展示在界面里。

 def PredictModel(self):
 if self.PModelSelectSignal[0] == 1:
  predict.predict(self.openfile_name_image)	#将需要预测的图片传入导入的预测函数
 elif self.PModelSelectSignal[1] == 1:
  print('YOLOV4正在检测') #这里应该放入另外一个模型
 else:
  print('没有该模型')
 a = self.openfile_name_image
 a = a.split('/')	#将预测图片里的编号分离出来
 a = './yolov3/imgtestresult/' + a[-1]	#将指定路径与图片编号组合,即可得到预测好的图片的路径
 self.label3.setPixmap(QPixmap(a))	#直接读取预测好的图片
 self.label3.resize(300, 400)
 self.label3.setScaledContents(True)
 print(a)

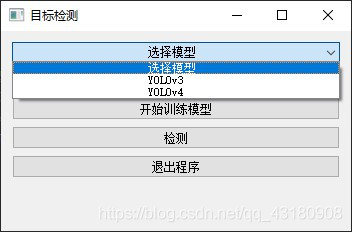

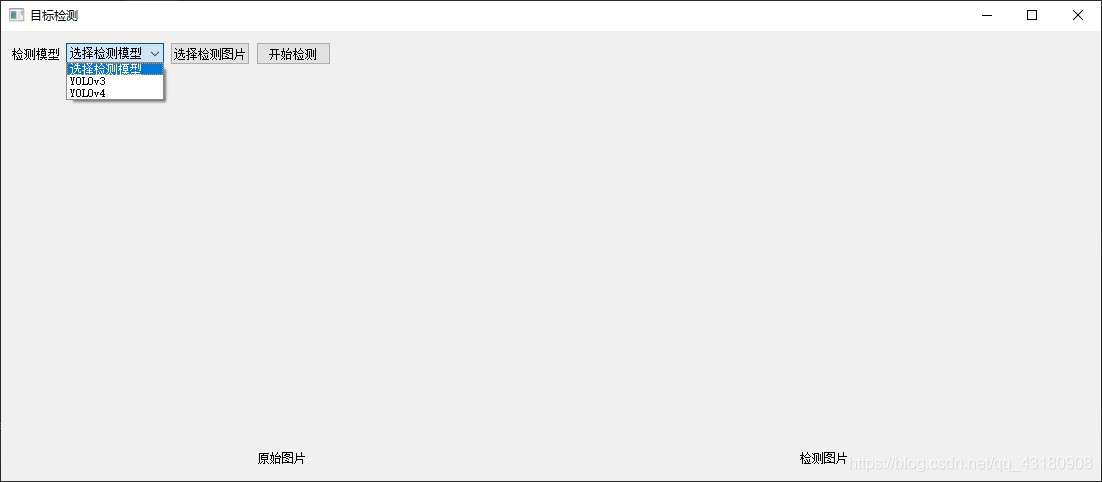

界面展示


一些尚未解决的问题

由于保存图片路径变量覆盖的问题,会导致选择第二张检测图片之后,检测图片的结果仍然展示的是第一张,可以在选择检测图片的函数里加上每当选择一张新的图片,即可清除上一张图片。
另外一个问题就是无法连续两次检测,具体原因还没有查明,可能是用的同一个保存图片文件的变量,最后并没有传入预测函数。

另外一个还没有实现的功能就是实时展示训练进程,在原始训练函数里,是会实时打印出训练进程,所以应该可以做到读取训练函数里的打印的文本,然后传递到界面类里的一个函数,然后展示在界面里。
