HTML5 canvas基本绘图之绘制曲线

热门标签:检查注册表项 美图手机 网站建设 阿里云 百度竞价点击价格的计算公式 使用U盘装系统 智能手机 硅谷的囚徒呼叫中心

<canvas></canvas>是HTML5中新增的标签,用于绘制图形,实际上,这个标签和其他的标签一样,其特殊之处在于该标签可以获取一个CanvasRenderingContext2D对象,我们可以通过JavaScript脚本来控制该对象进行绘图。

<canvas></canvas>只是一个绘制图形的容器,除了id、class、style等属性外,还有height和width属性。在<canvas>>元素上绘图主要有三步:

1.获取<canvas>元素对应的DOM对象,这是一个Canvas对象;
2.调用Canvas对象的getContext()方法,得到一个CanvasRenderingContext2D对象;
3.调用CanvasRenderingContext2D对象进行绘图。

绘制曲线

跟绘制曲线的有四个函数,分别是:

•context.arc(x,y,r,sAngle,eAngle,counterclockwise);用于创建弧/曲线(用于创建圆或部分圆)。接收的参数含义:
| 参数 | 含义 |
| :————- |:————-|
| x | 圆的中心的 x 坐标 |
|y|圆的中心的 y 坐标|
|r|圆的半径|
|sAngle|起始角,以弧度计(弧的圆形的三点钟位置是 0 度)|
|eAngle|结束角,以弧度计|
|counterclockwise|可选。规定应该逆时针还是顺时针绘图。False = 顺时针,true = 逆时针|

下面是几个arc()函数的几个示例:

JavaScript Code复制内容到剪贴板
  1. var canvas = document.getElementById("canvas");
  2. var context = canvas.getContext("2d");
  3.
  4. context.strokeStyle = "#F22D0D";
  5. context.lineWidth = "2";
  6. //绘制圆
  7. context.beginPath();
  8. context.arc(100,100,40,0,2*Math.PI);
  9. context.stroke();
  10.
  11. //绘制半圆
  12. context.beginPath();
  13. context.arc(200,100,40,0,Math.PI);
  14. context.stroke();
  15.
  16. //绘制半圆,逆时针
  17. context.beginPath();
  18. context.arc(300,100,40,0,Math.PI,true);
  19. context.stroke();
  20.
  21. //绘制封闭半圆
  22. context.beginPath();
  23. context.arc(400,100,40,0,Math.PI);
  24. context.closePath();
  25. context.stroke();

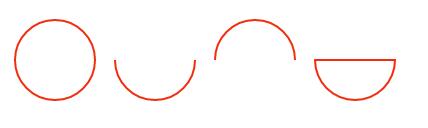

效果如下:

•context.arcTo(x1,y1,x2,y2,r); 在画布上创建介于两个切线之间的弧/曲线。接收的参数含义:

这里需要注意的是arcTo函数绘制的曲线的起始点需要通过moveTo()函数来设置,下面利用arcTo函数绘制一个圆角矩形:

JavaScript Code复制内容到剪贴板
  1. function createRoundRect(context , x1 , y1 , width , height , radius)
  2.     {
  3.         // 移动到左上角
  4.         context.moveTo(x1 + radius , y1);
  5.         // 添加一条连接到右上角的线段
  6.         context.lineTo(x1 + width - radius, y1);
  7.         // 添加一段圆弧
  8.         context.arcTo(x1 + width , y1, x1 + width, y1 + radius, radius);
  9.         // 添加一条连接到右下角的线段
  10.         context.lineTo(x1 + width, y1 + height - radius);
  11.         // 添加一段圆弧
  12.         context.arcTo(x1 + width, y1 + height , x1 + width - radius, y1 + height , radius);
  13.         // 添加一条连接到左下角的线段
  14.         context.lineTo(x1 + radius, y1 + height);
  15.         // 添加一段圆弧
  16.         context.arcTo(x1, y1 + height , x1 , y1 + height - radius , radius);
  17.         // 添加一条连接到左上角的线段
  18.         context.lineTo(x1 , y1 + radius);
  19.         // 添加一段圆弧
  20.         context.arcTo(x1 , y1 , x1 + radius , y1 , radius);
  21.         context.closePath();
  22.     }
  23.     // 获取canvas元素对应的DOM对象
  24.     var canvas = document.getElementById('mc');
  25.     // 获取在canvas上绘图的CanvasRenderingContext2D对象
  26.     var context = canvas.getContext('2d');
  27.     context.lineWidth = 3;
  28.     context.strokeStyle = "#F9230B";
  29.     createRoundRect(context , 30 , 30 , 400 , 200 , 50);
  30.     context.stroke();
  31.

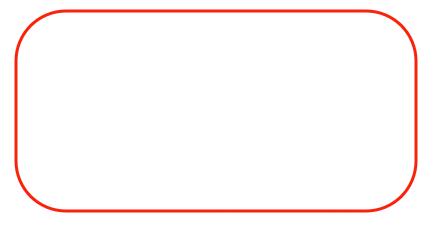

效果如下:

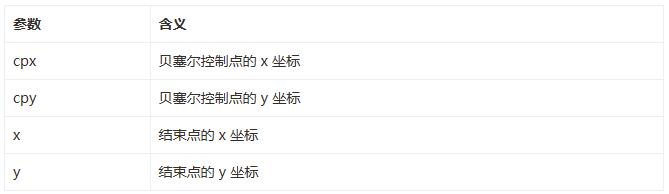

•context.quadraticCurveTo(cpx,cpy,x,y);绘制二次贝塞曲线,参数含义如下:

曲线的开始点是当前路径中最后一个点。如果路径不存在,那么请使用 beginPath() 和 moveTo() 方法来定义开始点。

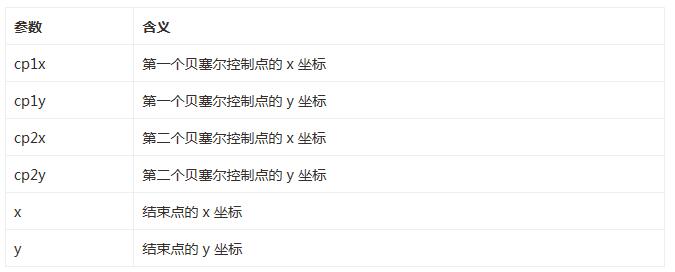

 •context.bezierCurveTo(cp1x,cp1y,cp2x,cp2y,x,y); 绘制三次贝塞尔曲线,参数如下:

以上就是本文的全部内容,希望对大家的学习有所帮助,也希望大家多多支持脚本之家。
