Docker提供了bridge, host, overlay等多种网络。同一个Docker宿主机上同时存在多个不同类型的网络,位于不同网络中的容器,彼此之间是无法通信的。

Docker容器的跨网络隔离与通信,是借助了iptables的机制。

iptables的filter表中默认分为INPUT, FORWARD和OUTPUT共3个链。

Docker在FORWARD链中(forward到自定义的链),还额外提供了自己的链,以实现bridge网络之间的隔离与通信。

Docker的基本网络配置

当 Docker 启动时,会自动在主机上创建一个 docker0 虚拟网桥,实际上是 Linux 的一个 bridge,可以理解为一个软件交换机。它会在挂载到它的网口之间进行转发。

同时,Docker 随机分配一个本地未占用的私有网段中的一个地址给 docker0 接口。比如典型的 172.17.0.1,掩码为 255.255.0.0。此后启动的容器内的网口也会自动分配一个同一网段(172.17.0.0/16)的地址。

当创建一个 Docker 容器的时候,同时会创建了一对 veth pair 接口(当数据包发送到一个接口时,另外一个接口也可以收到相同的数据包)。

这对接口一端在容器内,即 eth0;另一端在本地并被挂载到 docker0 网桥,名称以 veth 开头(例如 veth1)。通过这种方式,主机可以跟容器通信,容器之间也可以相互通信。

Docker 就创建了在主机和所有容器之间一个虚拟共享网络。

1. Docker在iptables的filter表中的链

在Docker 18.05.0(2018.5)及之后的版本中,提供如下4个chain:

DOCKER

DOCKER-ISOLATION-STAGE-1

DOCKER-ISOLATION-STAGE-2

DOCKER-USER

目前,Docker默认对宿主机的iptables设置规则完整一览,在/etc/sysconfig/iptables文件中

##地址转发表nat中的规则链及默认
*nat
#PREROUTING规则链默认策略是ACCEPT
:PREROUTING ACCEPT [0:0]
#INPUT规则链默认策略是ACCEPT
:INPUT ACCEPT [0:0]
#OUTPUT规则链默认策略是ACCEPT
:OUTPUT ACCEPT [4:272]
#POSTROUTING规则链默认策略是ACCEPT
:POSTROUTING ACCEPT [4:272]
#DOCKER规则链默认策略是ACCEPT
:DOCKER - [0:0]

#######################在PREROUTING规则链中添加的规则###########################
##-m表示使用扩展模块进行数据包匹配,到达本机的数据包,如果目标地址类型是本地局域网,则指定到DOCKER链
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER

#######################在OUTPUT规则链中添加的规则###########################
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER

#######################在POSTROUTING规则链中添加的规则###########################
##这条规则是为了使容器和外部网络通信
#将源地址为192.168.0.0/20的包(也就是从Docker容器产生的包),并且不是从docker0网卡发出的
#进行源地址转换,转换成主机网卡的地址。
-A POSTROUTING -s 192.168.0.0/20 ! -o docker0 -j MASQUERADE

############################在DOCKER规则链中添加的规则###########################
#由docker0接口输入的数据包,返回到调用链;-i指定了要处理来自哪个接口的数据包
-A DOCKER -i docker0 -j RETURN

###############################################################################
##规则表中的链及默认策略
*filter
:INPUT DROP [4:160]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [59:48132]
:DOCKER - [0:0]
:DOCKER-ISOLATION-STAGE-1 - [0:0]
:DOCKER-ISOLATION-STAGE-2 - [0:0]
:DOCKER-USER - [0:0]

############################在FORWARD规则链中添加的规则###########################
##数据包全部指定到DOCKER-USER链
-A FORWARD -j DOCKER-USER
##数据包全部指定到DOCKER-ISOLATION-STAGE-1链
-A FORWARD -j DOCKER-ISOLATION-STAGE-1

-A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
##由docker0接口输出的数据包,指定到DOCKER链
-A FORWARD -o docker0 -j DOCKER
##由docker0接口输入的数据包,且不是由docker0接口输出的数据包,允许通过
-A FORWARD -i docker0 ! -o docker0 -j ACCEPT
##由docker0接口输入的数据包,且由docker0接口输出的数据包,允许通过
-A FORWARD -i docker0 -o docker0 -j ACCEPT

####################在DOCKER-ISOLATION-STAGE-1规则链中添加的规则#################
##由docker0接口输入的数据包,且不是由docker0接口输出的数据包,指定到DOCKER-ISOLATION-STAGE-2链
##也就是要处理来自docker0的数据包,但是不是由docker0输出的数据包
-A DOCKER-ISOLATION-STAGE-1 -i docker0 ! -o docker0 -j DOCKER-ISOLATION-STAGE-2
##数据包直接返回到调用链
-A DOCKER-ISOLATION-STAGE-1 -j RETURN

####################在DOCKER-ISOLATION-STAGE-2规则链中添加的规则#################
##由docker0接口输出的数据包,丢弃掉
-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP
##数据包直接返回到调用链
-A DOCKER-ISOLATION-STAGE-2 -j RETURN

############################在DOCKER-USER规则链中添加的规则###########################
##直接返回到调用链
-A DOCKER-USER -j RETURN

2. Docker的DOCKER链

仅处理从宿主机到docker0的IP数据包。

3. Docker的DOCKER-ISOLATION链(隔离在不同的bridge网络之间的通信)

可以看到,为了隔离在不同的bridge网络之间的通信,Docker提供了两个DOCKER-ISOLATION阶段实现。

DOCKER-ISOLATION-STAGE-1链过滤源地址是bridge网络(默认docker0)的数据包,匹配的数据包再进入DOCKER-ISOLATION-STAGE-2链处理;

不匹配就返回到父链FORWARD。

在DOCKER-ISOLATION-STAGE-2链中,进一步处理目的地址是bridge网络(默认是docker0)的数据包,匹配的数据包表示该数据包是从一个bridge网络的网桥发出,到另一个bridge网络的网桥,这样的数据包来自其他bridge网络,将被直接DROP;

不匹配的数据包就返回到父链FORWARD继续进行后续处理。

4. Docker的DOCKER-USER链

Docker启动时,会加载DOCKER链和DOCKER-ISOLATION(现在是DOCKER-ISOLATION-STAGE-1)链中的过滤规则,并使之生效。绝对禁止修改这里的过滤规则。

如果用户要补充Docker的过滤规则,强烈建议追加到DOCKER-USER链。

DOCKER-USER链中的过滤规则,将先于Docker默认创建的规则被加载(在上面的规则一览中,DOCKER_USER链被最早APPEND到规则链中),从而能够覆盖Docker在DOCKER链和DOCKER-ISOLATION链中的默认过滤规则。

例如,Docker启动后,默认任何外部source IP都被允许转发,从而能够从该source IP连接到宿主机上的任何Docker容器实例。如果只允许一个指定的IP访问容器实例,可以插入路由规则到DOCKER-USER链中,从而能够在DOCKER链之前被加载。

示例如下:

#只允许192.168.1.1访问容器
iptables -A DOCKER-USER -i docker0 ! -s 192.168.1.1 -j DROP
#只允许192.168.1.0/24网段中的IP访问容器
iptables -A DOCKER-USER -i docker0 ! -s 192.168.1.0/24 -j DROP
#只允许192.168.1.1-192.168.1.3网段中的IP访问容器(需要借助于iprange模块)
iptables -A DOCKER-USER -m iprange -i docker0 ! --src-range 192.168.1.1-192.168.1.3 -j DROP

5. Docker在iptables的nat表中的规则

为了能够从容器中访问其他Docker宿主机,Docker需要在iptables的nat表中的POSTROUTING链中插入转发规则,示例如下:

iptables -t nat -A POSTROUTING -s 172.18.0.0/16 -j MASQUERADE

上述配置,还进一步限制了容器实例的IP范围,这是为了区分Docker宿主机上有多个bridge网络的情况。

6. Docker中禁止修改iptables过滤表

dockerd启动时,参数--iptables默认为true,表示允许修改iptables路由表。

要禁用该功能,可以有两个选择:

设置启动参数--iptables=false

修改配置文件/etc/docker/daemon.json,设置"iptables": "false";然后执行systemctl reload docker重新加载

补充知识:docker网络模式之 default bridge模式

上文提到,docker的网络模式一共有五种,birdge 、host 、overlay、nacvlan、none、Network plugin 六种模式,这里主要介绍网桥(bridge)默认桥接模式。

一、简介

在网络概念中,桥接网络是一种链路层设备,它在网络段之间转发通信。网桥是运行在主机内核上的一个硬件设备或者软件设备。在docker中,桥接网络是使用软件桥接,连接到同一桥接网络上的容器直接可相互通信,而且是全端口的,而与未连接到该桥接网络的容器直接隔离,如此,桥接网络管理同一主机上所有容器的连接与隔离。docker的桥接驱动程序自动在主机上安装规则,同一网桥上的网络可相互通信,不同网桥网络容器相互隔离。

桥接网络适用于同一主机docker daemon生成的容器,对于不同主机daocker daemon的容器间交互,要么使用操作系统级的路由操作,要么使用overlay网络驱动。

当我们启动docker时,systemctl start docker, 一个默认的桥接网络(birbr0)将自动被创建,连接docker daemon 与宿主机器,同时创建一个网络docker0,后续生产的容器将自动连接到该桥接网络(docker0)上。我们可查看本地网桥 , 每创建一个容器,将新建一个桥接,连接容器与默认的桥接网络。

[root@localhost hadoop]# brctl show
bridge name   bridge id        STP enabled   interfaces
docker0     8000.0242b47b550d    no
virbr0     8000.52540092a4f4    yes       virbr0-nic
[root@localhost hadoop]#

网桥 virbr0 连接docker0与宿主机器,在网桥上创建了接口virbr0-nic,该接口接收docker0网络的数据。每生成一个容器,在docker0上新建一个接口,并且docker0的地址被设置成容器的网关。

[root@localhost hadoop]# docker run --rm -tdi nvidia/cuda:9.0-base
[root@localhost hadoop]# docker ps
CONTAINER ID    IMAGE         COMMAND       CREATED       STATUS       PORTS        NAMES
9f9c2b80062f    nvidia/cuda:9.0-base  "/bin/bash"     15 seconds ago   Up 14 seconds              quizzical_mcnulty
[root@localhost hadoop]# brctl show
bridge name   bridge id        STP enabled   interfaces
docker0     8000.0242b47b550d    no       vethabef17b
virbr0     8000.52540092a4f4    yes       virbr0-nic
[root@localhost hadoop]#

查看本地网络 信息 ifconfig -a

[root@localhost hadoop]# ifconfig -a
docker0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
    inet 192.168.0.1 netmask 255.255.240.0 broadcast 192.168.15.255
    inet6 fe80::42:b4ff:fe7b:550d prefixlen 64 scopeid 0x20<link>
    ether 02:42:b4:7b:55:0d txqueuelen 0 (Ethernet)
    RX packets 37018 bytes 2626776 (2.5 MiB)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 46634 bytes 89269512 (85.1 MiB)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

eno1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
    inet 192.168.252.130 netmask 255.255.255.0 broadcast 192.168.252.255
    ether 00:25:90:e5:7f:20 txqueuelen 1000 (Ethernet)
    RX packets 14326014 bytes 17040043512 (15.8 GiB)
    RX errors 0 dropped 34 overruns 0 frame 0
    TX packets 10096394 bytes 3038002364 (2.8 GiB)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
    device memory 0xfb120000-fb13ffff

eth1: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500
    ether 00:25:90:e5:7f:21 txqueuelen 1000 (Ethernet)
    RX packets 0 bytes 0 (0.0 B)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 0 bytes 0 (0.0 B)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
    device memory 0xfb100000-fb11ffff

lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536
    inet 127.0.0.1 netmask 255.0.0.0
    inet6 ::1 prefixlen 128 scopeid 0x10<host>
    loop txqueuelen 0 (Local Loopback)
    RX packets 3304 bytes 6908445 (6.5 MiB)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 3304 bytes 6908445 (6.5 MiB)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

oray_vnc: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1200
    inet 172.1.225.211 netmask 255.0.0.0 broadcast 172.255.255.255
    ether 00:25:d2:e1:01:00 txqueuelen 500 (Ethernet)
    RX packets 1944668 bytes 227190815 (216.6 MiB)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 2092320 bytes 2232228527 (2.0 GiB)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

vethabef17b: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
    inet6 fe80::e47d:4eff:fe87:39d3 prefixlen 64 scopeid 0x20<link>
    ether e6:7d:4e:87:39:d3 txqueuelen 0 (Ethernet)
    RX packets 0 bytes 0 (0.0 B)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 8 bytes 648 (648.0 B)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

virbr0: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500
    inet 192.168.122.1 netmask 255.255.255.0 broadcast 192.168.122.255
    ether 52:54:00:92:a4:f4 txqueuelen 0 (Ethernet)
    RX packets 0 bytes 0 (0.0 B)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 0 bytes 0 (0.0 B)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

virbr0-nic: flags=4098<BROADCAST,MULTICAST> mtu 1500
    ether 52:54:00:92:a4:f4 txqueuelen 500 (Ethernet)
    RX packets 0 bytes 0 (0.0 B)
    RX errors 0 dropped 0 overruns 0 frame 0
    TX packets 0 bytes 0 (0.0 B)
    TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

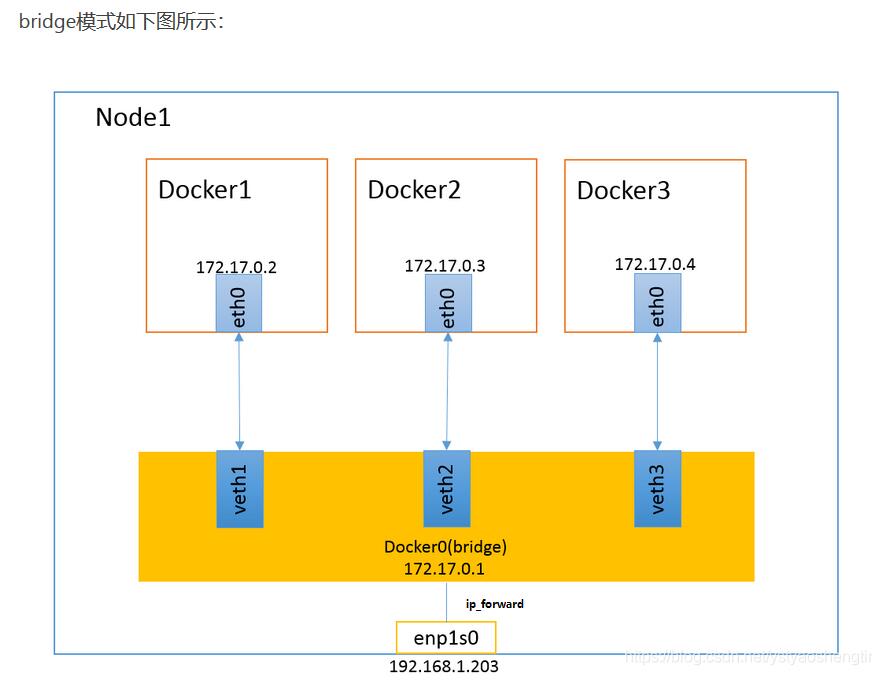

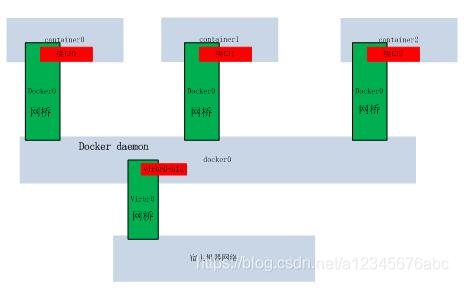

docker 结合网桥与路由规则,设置同一宿主机器内,各容器间交互,docker 容器桥接网络驱动下,网络接入方式如下图所示:

如果启动容器时,指定了端口映射,将内部端口 80 映射到主机端口8080,也可0.0.0.0:8080方式,指定网卡,如下

docker run --rm -ti -p 8080:80 nvidia/cuda:9.0-base

然后查看路由表,

iptables -t nat -vnL

可看到增加了路由转发规则:

[root@localhost hadoop]# iptables -t nat -vnL
Chain PREROUTING (policy ACCEPT 55 packets, 2470 bytes)
 pkts bytes target   prot opt in   out   source        destination
 161K 8056K PREROUTING_direct all -- *   *    0.0.0.0/0      0.0.0.0/0
 161K 8056K PREROUTING_ZONES_SOURCE all -- *   *    0.0.0.0/0      0.0.0.0/0
 161K 8056K PREROUTING_ZONES all -- *   *    0.0.0.0/0      0.0.0.0/0
  0   0 DOCKER   all -- *   *    0.0.0.0/0      0.0.0.0/0      ADDRTYPE match dst-type LOCAL

Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target   prot opt in   out   source        destination

Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target   prot opt in   out   source        destination
 3442 258K OUTPUT_direct all -- *   *    0.0.0.0/0      0.0.0.0/0
  0   0 DOCKER   all -- *   *    0.0.0.0/0      !127.0.0.0/8     ADDRTYPE match dst-type LOCAL

Chain POSTROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target   prot opt in   out   source        destination
  0   0 MASQUERADE all -- *   !docker0 192.168.0.0/20    0.0.0.0/0
  0   0 RETURN   all -- *   *    192.168.122.0/24   224.0.0.0/24
  0   0 RETURN   all -- *   *    192.168.122.0/24   255.255.255.255
  0   0 MASQUERADE tcp -- *   *    192.168.122.0/24  !192.168.122.0/24   masq ports: 1024-65535
  0   0 MASQUERADE udp -- *   *    192.168.122.0/24  !192.168.122.0/24   masq ports: 1024-65535
  0   0 MASQUERADE all -- *   *    192.168.122.0/24  !192.168.122.0/24
 3442 258K POSTROUTING_direct all -- *   *    0.0.0.0/0      0.0.0.0/0
 3442 258K POSTROUTING_ZONES_SOURCE all -- *   *    0.0.0.0/0      0.0.0.0/0
 3442 258K POSTROUTING_ZONES all -- *   *    0.0.0.0/0      0.0.0.0/0
  0   0 MASQUERADE tcp -- *   *    192.168.0.3     192.168.0.3     tcp dpt:80

Chain DOCKER (2 references)
 pkts bytes target   prot opt in   out   source        destination
  0   0 RETURN   all -- docker0 *    0.0.0.0/0      0.0.0.0/0
  0   0 DNAT    tcp -- !docker0 *    0.0.0.0/0      0.0.0.0/0      tcp dpt:8080 to:192.168.0.3:80

默认的端口类型为 TCP。

二、容器间访问配置

首先启动两个容器,然后进入到容器内,查看个容器IP信息,

[root@localhost hadoop]# docker ps
CONTAINER ID    IMAGE         COMMAND       CREATED       STATUS       PORTS         NAMES
462751a70444    nvidia/cuda:9.0-base  "/bin/bash"     17 minutes ago   Up 17 minutes    0.0.0.0:8080->80/tcp  sad_heyrovsky
9f9c2b80062f    nvidia/cuda:9.0-base  "/bin/bash"     41 minutes ago   Up 41 minutes               quizzical_mcnulty
[root@localhost hadoop]#

我这里启动两个容器,然后调用 docker inspect 容器ID 查看容器IP

docker inspect -f {{.NetworkSettings.IPAddress}} 容器ID

我们这两个容器 为 192.168.0.2 192.168.0.3

进入其中的一个容器, ping 另外一台机器,会发现,仅仅只能采用地址模式才能ping的通 ping 192.168.0.3,

docker exec -ti 9f9c2b80062f /bin/bash

如果采用在/etc/hosts内追加 别名, 然后ping 名字,发现无法ping通。

192.168.0.3 node1

至于原因,下篇将继续讲解用户自定义桥接网络,解决该问题。

以上这篇Docker与iptables及实现bridge方式网络隔离与通信操作就是小编分享给大家的全部内容了,希望能给大家一个参考,也希望大家多多支持脚本之家。

标签:怀化 湖北 通辽 湘潭 贺州 烟台 山南 黄山

巨人网络通讯声明:本文标题《Docker与iptables及实现bridge方式网络隔离与通信操作》,本文关键词  ;如发现本文内容存在版权问题,烦请提供相关信息告之我们,我们将及时沟通与处理。本站内容系统采集于网络,涉及言论、版权与本站无关。
  • 相关文章
  • 收缩
    • 微信客服
    • 微信二维码
    • 电话咨询

    • 400-1100-266
